Anvendelsesområde
1. Gælder for industrier som kemisk, let industri, trykning, gummi, møbler, elektromekanik, skibsbygning, biler og olie.
2. gælder for andre brancher, der kræver genvinding af flygtige organiske opløsningsmidler.
3. gælder for stort luftvolumen, medium til høj koncentration og organiske gasser med lav temperatur.

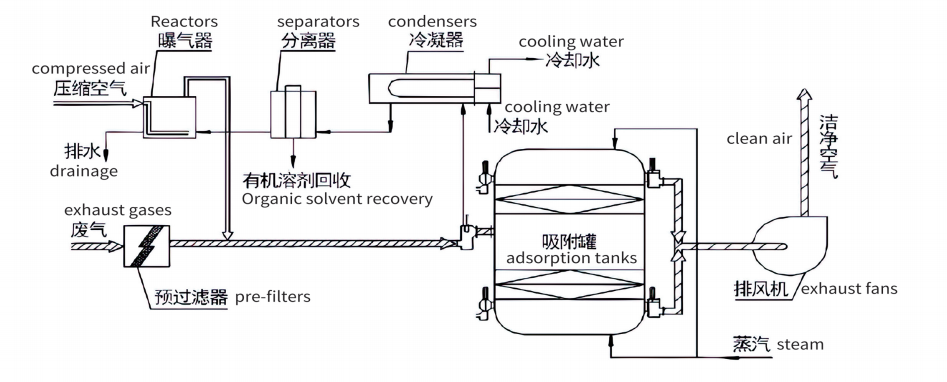

Arbejdsprincip
Adsorptionsproces: Affaldgassen passerer gennem et AR -filter for at fjerne små suspenderede partikler, før de går ind i tanken. Gassen filtreres derefter gennem de aktiverede kulstofpartikler, der er pakket i tanken og tømt af den bageste ventilator (hvis gaskoncentrationen er høj, kan en adsorptionsindretning i flere trin bruges til at sikre, at gasen opfylder emissionsstandarderne).
Desorptionsproces: Når aktiveret kulstof er mættet efter en bestemt brugsperiode, skal den regenereres. Desorption og regenereringsproces bruger en opvarmnings- og analysemetode. Højtemperaturdamp ved 0,5 MPa injiceres fra bunden af tårnet i tanken for at fjerne organiske stoffer fra det aktiverede kul. Den løsrevne gas passerer gennem en matchende kondens for at køle ned og gå ind i separationstanken. De organiske opløsningsmidler gendannes under adskillelse, mens den resterende opløsning er luftet og udledt (hvis højpræcisionsopløsningsmidler skal gendannes, kan en destillationsenhed tilføjes til separationstanken).
Strukturelle funktioner
Udstyret består hovedsageligt af adsorptionstanke, lukningsventiler, filtre, kondensatorer, lufttanke, damprørledninger, vandforsyning og dræningsrørledninger, fans og understøttende rørledninger. Damp med lavt tryk bruges som desorptionsmedium. Når det er nødvendigt, kan et dampfilter udstyres til at øge damptemperaturen til analyse af opløsningsmidler med højere kogepunkter. Udstyret har flere sikkerhedsforanstaltninger, såsom ventilatoroverbelastningsbeskyttelse, overophedning af kulstoflag overophedning, brandlåsning og kontrolventiler. Energiforbruget er lavt under normal brug, og kræver kun udstødningsventilatorens kraft.
Udstyrsvalg
Tekniske parametre og eksterne dimensioner af enkeltlagsaktiveret kulstof.
| Seriespecifikation | XF-L-1000 | XF-L-1800 | XF-L-3000 | XF-L-5000 | XF-L-7000 | XF-L-8000 | XF-L-10000 | |
| Designbehandling Luftvolumen (M³/H) | 1000 | 1800 | 3000 | 5000 | 7000 | 8000 | 10000 | |
| Diameter på adsorptionstank DG (mm) | F800 | ↓ 1000 | f11oo | 1600 | F1800 | F2000 | F2100 | |
| ENktiveret kulstoffyldningskapacitet (kg/li tank) | 100 | 200 | 300 | 380 | 500 | 750 | 800 | |
| Kølevandsforbrug af kondensator (M³/H) | 2 | 3 | 5 | 8 | 12 | 15 | 16 | |
| Tryklufttryk og forbrug | 1 kg/cm² lille | Samme som tilbage | Samme som tilbage | Samme som tilbage | Samme som tilbage | Samme som tilbage | Samme som tilbage | |
| Fan model | 9-19,4a | 9-19,4,5A | 9.19,4.5a | 9-19,5A | 9-19,5,6A | 9-19,5,6A | 9-19,6,3A | |
| Motor model | Y-2p2.2kw | Y-2p4kw | Y-2p5,5 kW | Y-2p15kw | Y-2p22kw | Y-2p30kw | Y-2p45kw | |
| Desorption Steam forbrug kg/h (4 kg/cm^2) | 30 | 45 | 75 | 100 | 130 | 150 | 180 | |
| Dimension (mm) | A | | 3400 | 4200 | 5100 | 6000 | 5800 | 7000 |
| B | | 2900 | 3100 | 3400 | 3920 | 4500 | 6000 | |
| H | | 100 | 120 | 140 | 160 | 160 | 160 | |
| Enhedens samlede vægt | | 3.2t | 3.8t | 4.8t | 5.2t | 8.5t | 9.5t | |
Tekniske parametre og eksterne dimensioner af dobbeltlagsaktiveret kulstof
| Seriespecifikation | XF-LL-5000 | XF-LL-8000 | XF-LL-10000 | XF-ll-15000 | XF-LL-30000 | |
| Designbehandling Luftvolumen (NM³/H) | 5000 | 8000 | 10000 | 15000 | 30000 | |
| Diameter på adsorptionstank D (mm) | 1500 | 1800 | 2000 | Separat bestemt | Separat bestemt | |
| Oversigt Dimensioner | A (mm) | 3800 | 4500 | 4900 | Separat bestemt | Separat bestemt |
| B (mm) | 3000 | 3500 | 3800 | Separat bestemt | Separat bestemt | |
| C (mm) | 1000 | 1100 | 1100 | Separat bestemt | Separat bestemt | |
| H (mm) | 4200 | 4600 | 5000 | Separat bestemt | Separat bestemt | |
| Oprensningssystem | Indløb φmm | 400 | 530 | 560 | Separat bestemt | Separat bestemt |
| Outlet φmm | 280 | 380 | 400 | Separat bestemt | Separat bestemt | |
| Tørringssystem | Indløb φmm | 280 | 380 | 400 | Separat bestemt | Separat bestemt |
| Outlet φmm | 200 | 280 | 300 | Separat bestemt | Separat bestemt | |
| Aktiveret kulstoffyldningskapacitet (enkelt tank) kg | En anden beslutning | En anden beslutning | En anden beslutning | Separat bestemt | Separat bestemt | |
| Forbrug af analyse Steam (0,4MPa) kg/h | 350 | 460 | 550 | Separat bestemt | Separat bestemt | |
| Kølevandsforbrug (TL = 30 ° C, T2 = 36 ℃) ³m/h | 22 | 30 | 35 | Separat bestemt | Separat bestemt | |
| Trykluft (0,4MPa) | Få | Få | Få | Få | Få | |
| Total Power Installeret (Steam Superheater) KW | Bestem separat | Bestem separat | Bestem separat | Separat bestemt | Separat bestemt | |
| Oprensningseffektivitet | ≥90% | ≥90% | ≥90% | Separat bestemt | Separat bestemt | |
| Vægt af hvert sæt udstyr (t) | 7.5 | 9.5 | 12 | Separat bestemt | Separat bestemt | |
